兗州某焦化廠現生產過程中每天剩余40000m3煤氣無法消耗被迫放散，現有三臺75t/h循環流化床鍋爐，1#鍋爐具備摻燒功能，但因環保設備不達標以后不再允許運行，2#、3#鍋爐出廠設有煤氣摻燒器，但沒有附屬配套設施。為推進資源的綜合利用，實現經濟效益和社會效益的雙豐收，有必要對焦化廠2#、3#循環流化床鍋爐進行技術改造。

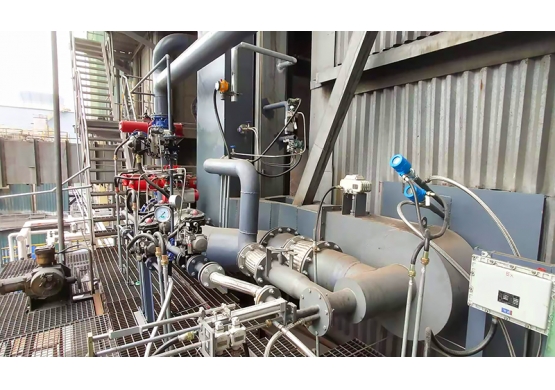

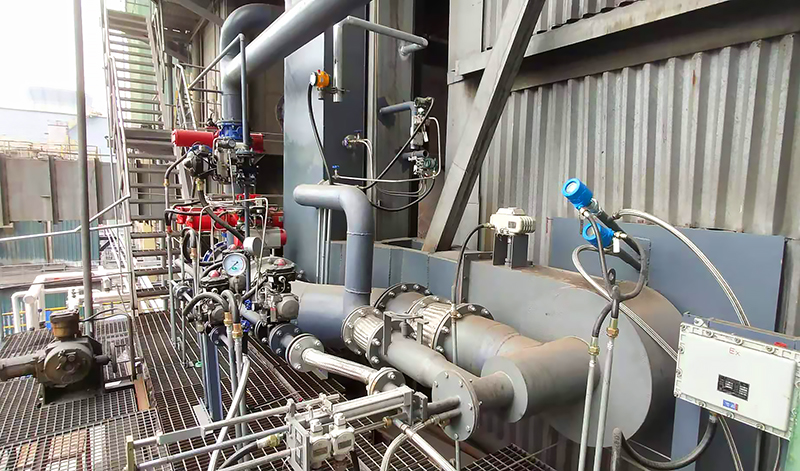

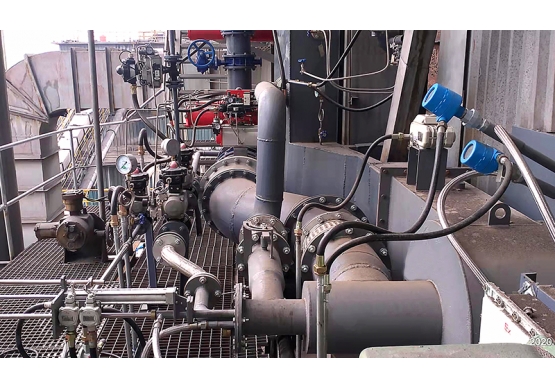

燃?xì)鈸綗到y(tǒng)由燃燒器、燃?xì)饧按祾咧脫Q系統、配風系統、火檢檢測系統、控制系統等組成。利用原有爐壁開口位置，在爐膛標高11000mm處利用原來的預留孔布置2臺 焦?fàn)t煤氣燃燒器，且每一個燃燒器均能滿足在所要求的工況下工作。

l 每臺鍋爐配備2臺煤氣摻燒器，每臺燃燒器摻燒氣量（主氣槍）流量范圍:1000~4000Nm3/h，工作壓力： 2KPa。具有結構緊湊、燃燒穩定、調節比大、噪音低；火焰鋪展性好、燃燒完全、燃燒易于控制等特點。

l 進鍋爐界區主煤氣閥后加裝煤氣水封，保證煤氣系統短時間停運時煤氣無串漏。

l 進入煤氣摻燒器前煤氣管道加裝安全裝置，確保管道不回火。

l 摻燒系統可實現遠程、就地、集中自動調節功能。

l 每臺煤氣燃燒器安裝兩臺火焰監測器，確保不因火焰偏移造成滅火假報警。

l 每臺摻燒器配備遠程流量計。

總管路包括：手動關斷閥、壓力表、壓力變送器、調節閥、防爆氣動快關閥等。

每套噴槍前支管路包括：手動關斷閥、氣動快關閥、氣動排空閥、流量調節閥、壓力表等。按燃燒器爐膛防爆標準要求，均需設置三閥組，即兩個快關閥和一個放空閥。

同時考慮到焦?fàn)t煤氣量不穩定，每臺煤氣摻燒器分別設置點火氣槍、小出力氣槍、主氣槍。

點火流程如下：

點火槍打火→點燃點火氣槍→引燃小出力氣槍→引燃主氣槍

當焦?fàn)t煤氣氣量較小時，通過小出力氣槍將焦?fàn)t煤氣送入鍋爐進行摻燒，當焦?fàn)t煤氣氣量較大時，通過小出力氣槍和主氣槍同時送入焦?fàn)t煤氣進行摻燒，保證焦?fàn)t煤氣氣量較小時也可以保證燃燒器的正常穩定燃燒，同時兼顧大出力工況下的穩定燃燒。

燃?xì)夤苈吩O(shè)置氮?dú)庵脫Q系統（煤氣總管單獨設置，具備遠程操作功能）。
